Выбор циркуляционного насоса для системы отопления
Самое верное и лучшее решение - это поручить
выбор циркуляционного насоса специалисту в этой области.
Если это по каким-то причинам невозможно,
следует учесть, что хороший циркуляционный насос должен соответствовать
следующим требованиям:
- низкое энергопотребление;
- высокая надежность работы без технического обслуживания;
- длительный срок службы.
Для отопления загородного дома площадью менее 250 м2 рекомендуют
циркуляционные насосы с максимальной производительностью до 3,5 м3/ч и
максимальным напором до 0,4 атм.
Для отопления дома площадью от 250 м2 до 350 м2 рекомендуются насосы с
максимальной производительностью до 4,5 м3/ч и максимальным напором до
0,6 атм.
Для отопления же здания площадью от 350 м2 до 800 м2 рекомендуются
насосы с максимальной производительностью до 11 м3/ч и максимальным
напором до 0,8 атм.
Более точный расчет мощности циркуляционного
насоса производится с учетом:
— диаметра труб;
— общей протяженности трубопровода;
— материала, из которого изготовлены трубы;
— количества и типа отопительных приборов;
— вида запорно-регулирующей арматуры;
— вида автоматики (при ее наличии).
Грамотно подобранный циркуляционный насос будет работать без перебоев на
протяжении всего отопительного сезона.
При этом на полную мощность насос будет
функционировать всего 10 дней в году. В остальные дни мощность насоса
может постоянно меняться, вручную или автоматически.
Циркуляционные насосы с электронной регулировкой частоты вращения
двигателя (так называемые регулируемые насосы) позволяют снизить
энергозатраты в среднем на 40 %, избежать появления шума в трубопроводах
и терморегуляторах, а также увеличить срок службы прибора.
Такой насос автоматически меняет частоту вращения двигателя в
зависимости от потребности отопительной системы.
При этом требуемый напор насоса, равный
гидравлическому сопротивлению системы водяного отопления, остается
постоянным.
Еще недавно регулируемые насосы стоили вдвое дороже традиционных
циркуляционных насосов. Однако компания Grundfos выпустила насосы Alpha
с электронной регулировкой, стоимость которого не намного выше стоимости
традиционного насоса.
В отличие от прочих регулируемых насосов Грюндфос Альфа не нуждается в
дополнительной настройке перед пуском в эксплуатацию.
Приобретая циркуляционный насос, имейте в
виду, что он не может работать в условиях скопления воздуха в
теплоносителе.
Поэтому в системе с принудительной циркуляцией теплоносителя необходимо
предусмотреть установку автоматических воздухоотводчиков.
В настоящее время на российском рынке широко
представлены циркуляционные насосы отечественного и зарубежного
производства.
Среди российских циркуляционных насосов наиболее популярны малошумные
диагональные насосы типа ЦНИПС (рис. 21) или ЦВЦ (рис. 22), которые
объединены в единый блок с электродвигателем и закрепляют
непосредственно на трубах, и многочисленные циркуляционные насосы Гном
(рис. 23).
Современные циркуляционные насосы импортного производства - это
преимущественно бесшумные бессальниковые устройства, оборудованные
двигателем с мокрым ротором, расположенным в теплоносителе и отделенным
от статора тонкой защитной гильзой.
Обладая небольшими габаритными размерами и малым весом, бессальниковый
насос крепят на трубопроводах без дополнительной опоры. Мировым лидером
по производству насосов считается немецкая компания Grundfos.
Циркуляционные насосы этой фирмы изготавливают из чугуна, с рабочим
колесом из нержавеющей стали или высокопрочного композитного материала.
Гильза, защищающая статор, - также из
нержавеющей стали. Подшипники из керамики обеспечивают продолжительный
срок службы.
Большинство насосов Грюндфос имеют функцию деблокирования,
обеспечивающую работу насоса в режиме коротких включений/выключений при
попадании в насос посторонних частиц и при пуске прибора после
длительного периода бездействия.
Вообще, циркуляционные насосы Grundfos считают самыми надежными насосами
в мире.
Рис. 21. Циркуляционный насос ЦНИПС
1 - колесо рабочее; 2 - корпус насоса; 3 - уплотнение - сальник; 4- вал
двигателя
Рис. 22. Диагональный насос ЦВЦ
1 - корпус; 2 - нагнетательный патрубок; 3 - контрфланец для
присоединения трубы; 4 - электродвигатель

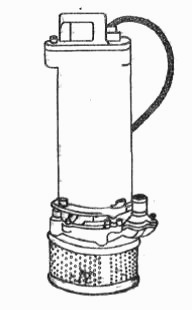

Рис. 23. Внешний вид циркуляционных
насосов семейства Гном
Характеристики циркуляционных насосов Гном
Модель насоса / Мощность двигателя, кВт / Масса, кг / Подача, м3/ч /
Напор, м
- Гном 10-10 - 1,1 / 21 / 10 / 10
- Гном 16-16 - 1,7 / 31 / 16 / 16
- Гном 25-20 - 5,5 / 52 / 25 / 20
- Гном 40-25 Т - 4 / 58 / 40 / 25
- Гном 53-10 Т - 4 / 58 / 53 / 10
- Гном 100-25 - 15 / 140 / 100 / 25
- Гном 16-16 В2 ТЗ - 2,2 / 76 / 16 / 16
- Гном 100-25 В2 ТЗ - 15 / 250 / 100 / 25
