Регулировки котла Энергия Комфорт Эко

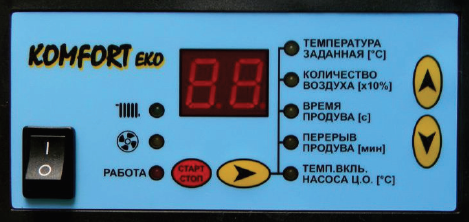

Рис.4. Контроллер твердотопливного котла Энергия Комфорт Эко

Блок управления (контроллер) управляет работой котла Энергия Комфорт Эко и обеспечивает его защиту от перегрева про возникновении аварийных ситуаций.

Блок управления проводами соединен с датчиком температуры котла, наддувом, циркуляционным насосом (при управлении его работой в автоматическом режиме). Возможно подключение и управление работой по сигналам комнатного термостата.

Технические характеристики контроллера котла Энергия Комфорт Эко

Рабочее напряжение, В - 220±20
Рабочая температура воздуха, С - 0-40
Потребляемая мощность (без наддува и насоса), Вт - 4
Мощность подключаемого наддува, Вт до 100
Мощность подключаемого циркуляционного насоса, Вт до 100
Диапазон регулировки температуры котла, С - 40-90
Диапазон регулировки мощности наддува, % - 20-100
Диапазон регулировки времени продува, сек - 0-30
Диапазон регулировки времени перерыва продува, мин - 1-20
Температура включения циркуляционного насоса, С - 40-65
Степень защиты - ІР 30

Назначение кнопок и индикаторов

Индикатор «Работа»

Мигает - Растопка
Горит - Работа
Не горит - Остановка

Индикатор «Работа наддува»

Горит - При работающем наддуве

Индикатор «Работа насоса»

Горит - При работающем насосе

Индикатор «Температура заданная»

Горит - На табло указывается заданная (при установке) и текущая температура теплоносителя

Индикатор «Количество воздуха»

Горит - На табло указывается мощность тяги наддува в процентах

Индикатор «Время продува»

Горит - На табло указывается время работы наддува в режиме «Поддерживание» в секундах

Индикатор «Перерыв продува»

Горит - На табло указывается время перерыва между включениями наддува в режиме «Поддерживание горения» в минутах

Индикатор «Температура включения насоса»

Горит - На табло указывается мин. температура включения циркуляционного насоса

Кнопка «Переход в измен. параметра»

Нажатие - Происходит циклический переход между параметрами на панели блока упр. и их отображение на табло

Кнопка «Больше»

Нажатие - Увеличивает значение подсвеченного своим индикатором и показанного на табло параметра работы котла

Кнопка «Меньше»

Нажатие - Уменьшает значение подсвеченного своим индикатором и показанного на табло параметра работы котла

Кнопка «Запуск и остановка горения»

Нажатие - Запуск горения, временная ручная остановка наддува

Индикатор в виде точки в нижнем правом углу табло

Горит - Индикация совместной работы с комнатным термостатом

Установка параметров работы котла Энергия Комфорт Эко

Для переключения между параметрами необходимо нажать кнопку «Переход в измен. параметра». Загорится индикатор возле первого параметра. Его можно изменять кнопками «Больше» и «Меньше».

После изменения параметра необходимо опять нажать кнопку и так далее до просмотра и изменения всех параметров. После просмотра всех параметров произойдет возврат в штатный режим работы пульта управления.

Настройка и регулировка котла Энергия Комфорт Эко:

- Параметр «Температура заданная» устанавливает температуру воды на выходе из котла в диапазоне 40-90С;

- Параметр «Количество воздуха» регулирует производительность наддува и количество доставляемого воздуха в топку котла. Устанавливается в зависимости от вида топлива и его фракции;

- Параметр «Время продува» и «Перерыв продува» управляют работой наддува при работе котла в режиме «Поддерживание горения».

Правильная регулировка этих параметров позволяет избежать взрыва газов, образующихся в результате горения угля. В случае возникновения такого явления необходимо увеличить «Время продува» и сократить «Перерыв продува».

Установка слишком большого «Времени продува» и маленького «Перерыва продува» может вызвать повышение температуры теплоносителя выше «Заданной температуры».

Параметр «Температура включения насоса» определяет, при достижении какой температуры теплоносителя на выходе из котла произойдет включение циркуляционного насоса (при подключении его к пульту управления).

Рекомендуемая установка 40С. Отключение насоса происходит при температуре воды на 5С меньшей от «Температуры включения насоса».

Принцип действия контроллера

После нажатия кнопки «Запуск и остановка горения» контроллер переходит в режим «Растопка» и через 1,5 минуты увеличивает обороты наддува до максимальных, заданных параметром «Количество воздуха».

При достижении теплоносителем на выходе котла «Температуры заданной» включается циркуляционный насос системы отопления. При достижении котлом температуры теплоносителя на 10С меньшей от заданной, контроллер переходит в режим «Работа».

При превышении «Заданной температуры» на 5С контроллер переходит в режим «Поддержание горения». Тогда наддув управляется на основании параметров «Время продува» и «Перерыв продува».

При работе контроллера с комнатным термостатом котел работает в режиме поддержания «Заданной температуры» теплоносителя до момента достижения температуры, заданной на термостате.

После этого температура теплоносителя поддерживается в диапазоне между минимальной температурой 40С и «Заданной температурой» путем регулирования оборотов наддува.

При невозможности достижения комнатной температуры, заданной термостатом, необходимо увеличить «Заданную температуру» теплоносителя.

Перегрев котла

При достижении температуры теплоносителя на выходе из твердотопливного котла 92С на табло отобразится код ошибки А2, и будет издаваться прерывистый звуковой сигнал.

Произойдет отключение наддува, циркуляционный насос будет продолжать работать.

Защита от размораживания

При снижении температуры теплоносителя ниже 6С произойдет включение циркуляционного насоса для предотвращения разморозки системы отопления (при включенном в сеть питания пульте управления).

Функция автовыключения

При снижении температуры теплоносителя ниже 10С от «Заданной температуры», начнется автоотсчет времени выключения, установленного в дополнительных настройках в пределах 1-99 мин.

В случае, если за это время температура не увеличится, произойдет отключение наддува.

Отключение насоса произойдет при температуре воды на 5С меньшей от «Температуры включения насоса». Функция автовыключения заблокирована в течение 2 часов с момента пуска котла.

При повреждении датчика температуры на табло высветится код ошибки А1 и будет звучать непрерывный звуковой сигнал. Наддув отключится, циркуляционный насос будет продолжать работать.

Возможные неисправности котлов Энергия Комфорт Эко

Ошибка А1 - Поврежден датчик температуры котла

Звуковой сигнал непрерывный.
Заменить датчик.

Ошибка А2 - Температура воды в котле больше 92С

Звуковой сигнал прерывистый.
Проверить выключение наддува, следить за температурой котла.

Ошибка А3 - Ошибка памяти контроллера

Звуковой сигнал непрерывный.
Обратиться в сервис.

Контроллер не реагирует на действия пользователя

Остановка контролера из-за неправильной установки заданной температуры.
Выключить и вновь включить контроллер.

Контроллер переходит в режим «Поддержание горения» при достижении 40С

Нарушение контакта с комнатным термостатом.
Проверить соединение с комнатным термостатом.

Для перезагрузки и установки заводских настроек необходимо выключить и вновь включить, держа одновременно нажатую кнопку «Переход в измен. параметра» до появления на табло символов «n.p».

После возвращения к заводским настройкам необходимо произвести повторную настройку параметров работы твердотопливного котла Энергия Комфорт Эко.

Установка дополнительных параметров

Для установки дополнительных параметров контроллера необходимо его выключить и вновь включить, держа одновременно нажатую кнопку «Больше» до появления на табло символов «t.i».

Переключение между параметрами производится с помощью кнопки «Переход в изменение параметра», изменение с помощью кнопок «Больше» и «Меньше».

После просмотра и регулировки всех параметров произойдет возврат к штатной работе пульта управления:

- Параметр 1i (Минимальная скорость наддува) определяет минимальную скорость наддува, при настройке параметра наддув работает с устанавливаемой скоростью. Величина параметра 1-35%.

- Параметр 2i (Время автовыключения) – если в течении этого времени температура в котле не повысится после падения на 10 С от «Заданной температуры» и начала отсчета времени, произойдет выключение наддува. Величина параметра 1-99 мин. Рекомендуемая 60 мин.

- Параметр 3i (Работа комнатного термостата) - 0 – термостат не подключен; 1 – подключение и активация комнатного термостата, в нижнем правом углу табло горит точка.
